電工操作技能考試考核點設備基本條件

一、操作技能考試考點的必備設備為：
1.電工器件20套。（注：每套器件包括有用于220伏或110伏交流低壓三相異步電動機，控制電路的
（1） 交流接觸器：4個
（2） 三相閘刀開關（或萬能轉換開關）：1個
（3） 瓷插式（或螺旋式）熔斷器：8個
（4） 三聯按鈕開關：2個
（5） 熱繼電器：2個
（6） 時間繼電器（電子式或數字式）：1個
（7） 20A的整流二極管：1只
（8） 限流電阻（大功率）：1只
2．萬用表：20塊
3．用于通電試驗的三相電源（220伏或110伏交流）
4．小型三相交流異步電動機：5—10臺
5．電工工具：20套。注：每套電工工具包括：
（1） 剝線鉗：1把
（2） 尖嘴鉗：1把
（3） 斜口鉗：1把
（4） 電工刀：1把
（5） 十字螺絲批：2把（中號1把，小號1把）
（6） 一字螺絲批：2把（中號1把，小號1把）
（7） 驗電筆：1把
（8） 帆布工具袋：1只
6．不小于60cm×120cm的工作臺：20張
二、考點的輔助設備：
1．兆歐表：20個
2．單臂電橋：20個
3．雙蹤示波器：20臺
4．單相功率因數表：20臺
三、參考設備

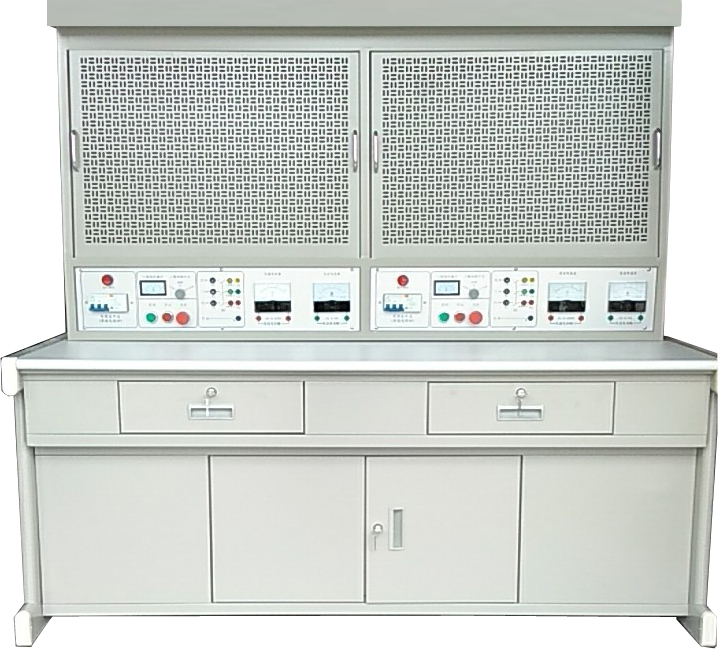

LGWK-08D型 電工操作技能考試考核裝置（雙組型）

      LGWK-08D型 電工操作技能考試考核裝置（雙組型）主要由實訓桌、網孔板、實訓元器件組成。學生根據電工實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。電工實訓裝置也可作為電工考工的考核設備。

一、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以?xún)蓚€(gè)學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
二、考核裝置技術性能
1、輸入電源：三相四線制～380V±10%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
三、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，*大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓設備實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路


五、參考實訓項目所需元器件清單（每組配備清單）

注：本裝置每臺需配兩套元器件。
序號
名    稱
型號與規格
數   量
1
單相電度表
DD862-2
1
2
單相閘刀開關
HK8
1
3
拉線開關
4A/250V
1
4
平燈頭
6A/250V
2
5
園形插座
T3-10
1
6
電流互感器
LQG-0.5
1
7
墻壁開關座

2
8
聲控開關
118-B30
1
9
低壓斷路器
DZ108-20/10
1
10
螺旋式保險盒
RL1-15/3A
3
11
直插式保險盒
RT14-20/2A
2
12
交流接觸器
CJX2-0910
3
13
輔助觸頭
F4-22
3
14
熱繼電器
R16B-20/3
1
15
通電延時時間繼電器
ST3PA-B/380V（0-60S）
1
16
時間繼電器座
PF-083A
1
17
3H鐵殼按鈕

2
18
行程開關
LX9-222
2
19
行程開關
LX9-001
2
20
倒順開關
K03-15
1
21
日光燈管
Y210RR25/10W
1
22
鎮流器
13W
1
23
日光燈座

2
24
大功率電阻

3
25
二極管

1
26
接線端子排
JF5-2.5/5
5
27
G形導軌

1
28
走線槽

2米
29
螺絲

90
30
螺絲刀

2
31
尖嘴鉗

1
32
剝線鉗

1
33
三相鼠籠異步電動機
380V/Y/△180W
1
