LGPFMJ-1門禁控制系統實訓模型

一、實訓目的
1,了解和掌握單機門禁系統的組成和控制方式;
2,掌握可編程控制器的基本控制原理以及在單機門禁系統中的編程方法。

二、實訓設備
1. LGPFMJ-1門禁控制系統實訓模型一套
2,安裝有S7-300編程軟件的計算機一臺
3.PLC編程電纜(西門子: MPI)一根
4.導線若干
三、實訓原理

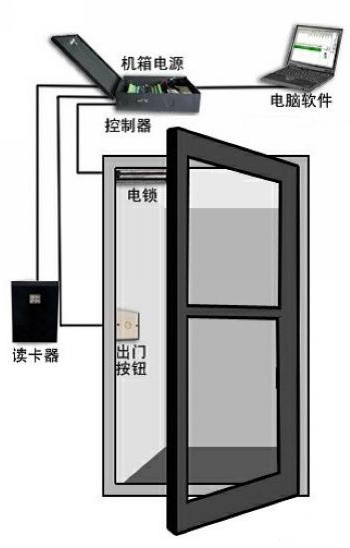

單機門禁系統屬于智能弱電系統中的一種安防系統。它作為一種新型現代化安全管理系統,集自動識別技術和現代安全管理措施為一體,通過在建筑物內的主要出入口、電梯廳、設備控制中心機房、貴重物品的庫房等重要部門的通道口安裝檢測機構與執行機構,由控制機構在中央控制室中完成對各通道口的通行對象及通行時間等進行實時控制或設定程序控制,從而實現對出入口的控制。四、控制要求
編制PLC控制程序,要求系統實現如下功能:
1,用戶進出系統需按等級加以區分,各等級用戶進出請求信息及響應動作各不相同,具體如下：
級別一:級別1ID卡號+密碼+鑰匙=門開一次(10S后自動關閉)
級別二:級別2ID卡號+密碼=門開一次(10S后自動關閉)
級別三:級別3ID卡號=門開一次(10S后自動關閉)
2,中央控制室中指示燈可實時顯示當前系統門窗開閉及消防、報警狀態。
3,當系統紅外報警機構檢測到有非法用戶進出時,系統能夠及時報警,且只有中央控制室中的控制人員才能解除報警。
4,當系統有消防事宜發生時,處于中央控制室中的控制人員擁有打開所有門窗且進行系統報警的權利。

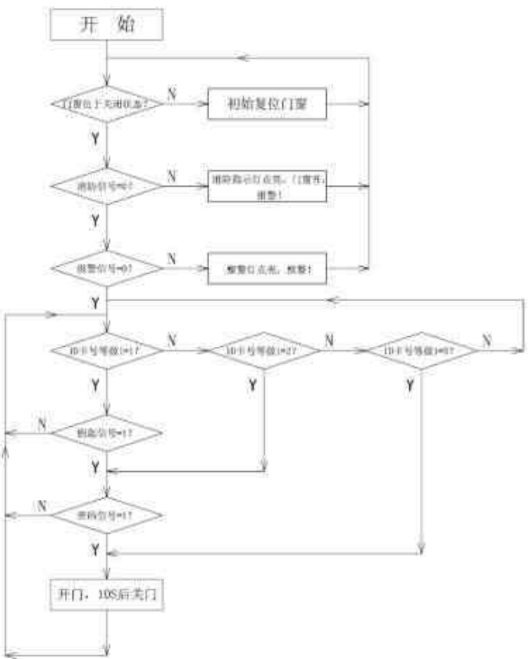

五、程序流程圖(見下頁)

六、端口分配及接線圖
序號 PLC地址(PLC端子) 面板端子 功能說明
西門子(S7-300)
1 I0.0 ID1 非接觸式1D卡信號1
2 I0.1 ID2 非接觸式1D卡信號2
3 I0.2 密碼A 用戶密碼信號A
4 I0.3 密碼B 用戶密碼信號B
5 I0.4 密碼C 用戶密碼信號C
6 I0.5 密碼D 用戶密碼信號D
7 I0.6 門開 門開限位信號
8 I0.7 門開 門關限位信號
9 I1.0 窗開 窗開限位信號
10 I1.1 窗關 窗關限位信號
11 I1.2 報警 紅外對射機構報警信號
12 I1.3 解除報警 中央控制室人員手動解除報警
13 I1.4 鑰匙 用戶鑰匙信號
14 I1.5 消防 中央控制室人員控制進入“消防狀態”
15 Q0.0 開門 系統開門輸出
16 Q0.1 關門 系統關門輸出
17 Q0.2 開窗 系統開窗輸出
18 Q0.3 關窗 系統關窗輸出
19 Q0.4 報警 系統報警輸出
20 Q0.5 消防指示 系統進入消防狀態時,消防燈點亮
注意:實物教學模型電平輸入輸出類型為“低入低出”型,與PLC (高入高出)的電平不匹配,需使用“電平轉換實訓掛箱”進行轉換。
電源接線
序號 PLC類型 輸入端 輸出端
1 西門子 (S7-300) PLC輸入端1M、2M等公共端接本模型電源輸入"0V"端 PLC輸出端1L、2L、3L等公共端接本模型電源輸入"24V"端;
2 模型電源 外部直流24V電源正端接本模型電源輸入"+24V"端 外部直流24V電源地端接本模型電源輸入"0V"端;
七、實訓步驟
1,按照端口分配表及連接PLC與門禁實物模型;
2,打開PLC電源,將示例程序下載至PLC中,將PLC模式選擇開關撥至"RUN"狀態；
3,按壓密碼輸入?yún)^(qū)“確定”按鈕3s以上,直至讀卡器輸出長“嘀-----”聲后松開按鈕,依次將三張ID卡靠近讀卡器有效讀取區(讀卡器依次輸出三次短"嘀一”聲),再次按壓“確定”按鈕3S以上,直至讀卡器再次輸出長“嘀-”聲后松開按鈕;此時,用戶卡片級別確定(首先被識別的級別*低、中間被識別的為中間級別、*后被識別的級別*高)。
4,比較以下三種情況下的門動作,并比較三者開門方式的異同點: ①刷取級別*高卡;②刷取中間級別卡、輸入用戶密碼;③刷取級別*低卡、輸入用戶密碼、鑰匙撥至開門狀態;注意:門每次開時, 10S后自動關閉。
注意:實例程序中將“用戶密碼”設置為“159357+確定”, (用戶可自由定義)。
5·嘗試編譯新的控制程序,實現與示例程序不同的控制效果。
八、示例程序(參見配套光盤)
