LGJ-JD02型 機電一體化實訓工作站

品牌:理工偉業 咨詢電話:010-82827827 82827835

一、設備概述

LGJ-JD02型 機電一體化實訓工作站采用“模塊化”的設計理念,標準化電路接口、氣路接口和機械接口??傮w由工作臺、電氣控制掛板、環形輸送分揀應用模塊等構成。

二、設備技術參數

1、工作電源:三相五線 AC380V±10% 50HZ
2、電源輸出:AC380V/AC220V/DC24V
3、工作站尺寸:L1800*W750*H1600mm
4、環境濕度:≤90%無水珠凝結
5、環境溫度:-10℃~40 ℃
6、安全保護功能:安全保護措施:急停按鈕、具有接地保護、漏電保護、過流保護功能,安全性符合相關的國家標準。采用高絕緣的安全型插口及帶絕緣護套的高強度安全型實驗導線。

三、工作臺

1、主桌體
主桌體采用優質鋁型材做骨架,由 6630R 鋁型材立柱與實訓桌面連接。左右兩側及后面封裝優質鋼板,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。采用25mm厚高密度纖維板外貼防火板,PVC 截面封邊,桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。桌體下部?jī)蓚?cè)設有儲物空間和3個抽屜。桌子的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
2、網孔板
網孔板采用1.5mm優質不銹鋼板折彎成型,兩側安裝有拉手。網孔采用橢圓長孔加工,整體設計規范、合理,使各類元器件在任何角度、任何方位都能輕松裝配、調整。 網孔板傾斜角度符合人體力學。
3、電源控制屏
采用優質鋼板做骨架,經過機械加工成型,外表面靜電噴彩色環氧塑粉,堅固耐用,美觀大方。操作面板文字 符號采用現代彩色 UV 打印技術處理,使面板標識清晰且經久耐用。面板部件包括總電源通斷開關、電源指示燈、電源安全插座輸出、控制變壓器安全插座交流電輸出、直流電源插座輸出。

四、電氣控制掛板

1、功能:電氣控制掛板安裝于主桌體上,采用可拆卸式斜面放置,掛板上會安裝有PLC模塊、觸摸屏、變頻器、步進驅動器、伺服系統與低壓電器元件(斷路器、熔斷器、中間繼電器、交流接觸器、開關電源、工業交換機等)。掛板上下兩端安裝有鋁制拉手,方便掛板裝卸。
2、電氣掛板結構:采用1.5mm冷軋鋼板折彎成型,表面靜電噴塑處理。
3、保護功能:具有過流、過壓、欠壓等保護。

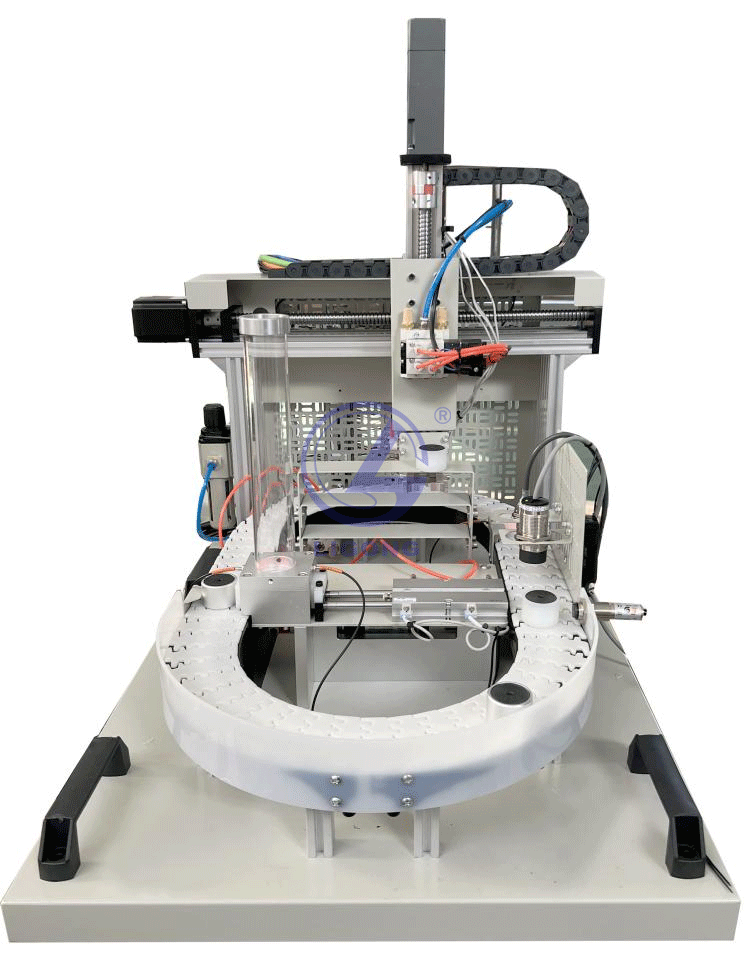

五、環形輸送分揀應用模塊

1、功能:該任務模擬生產線自動化控制,變頻器控制輸送帶電機實現調速功能;通過光纖、光電、金屬、RFID等多種傳感器檢測,PLC控制多種氣缸動作完成上料、分揀、 搬運、入倉等多種功能,端口采用全開放設計。
2、結構:模型底板由8mm 厚鋁板加工氧化而成,裝有四個黑色鑄鋁拉手,方便搬運。底板上方有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、 多種傳感器及氣缸等組成。

六、實訓工作站主要元器件選型

1、可編程控制器:西門子 S7-1200 主機 1215C/DC/DC/DC(安裝時預留出添加擴展模塊的位置)
2、觸摸屏:      昆侖通泰TPC1051Nt-4G
3、變頻器系統:  西門子 MM440
4、伺服系統:     西門子 V90
5、空氣壓縮機    TY-12L
