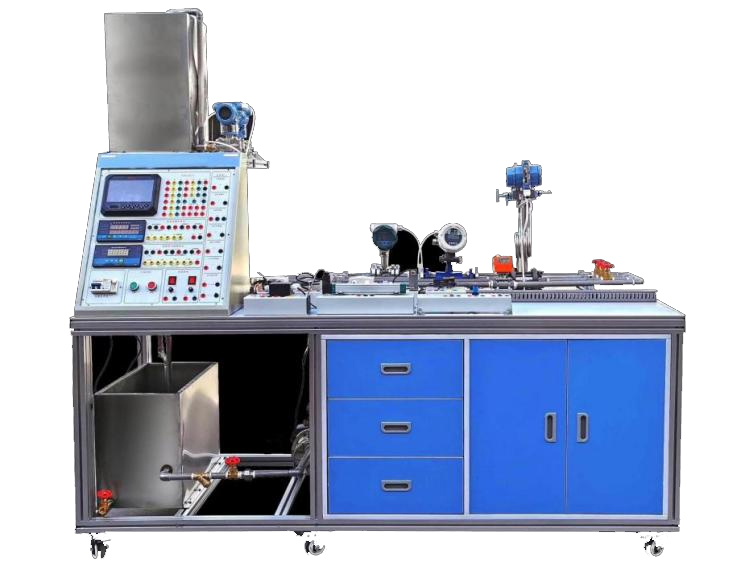

LG-RA02型 熱工儀表控制過程測量實驗裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述：
    LG-RA02型 熱工儀表控制過程測量實驗裝置的設計結合了目前大中專院?！痘y量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。

二、系統特點：
1、對象系統為不銹鋼框架，所有器件均為不銹鋼和鋁合金設計,傳感器的二次測量儀表安裝在對象上，方便學生在現場進行各項操作,可實現對化工行業的四大常用熱工參數的檢測，而且每種變量的檢測傳感器類型均為兩種以上，以及每種類型傳感器、變送器的測量精度也不相同，可以進行相關的校驗,控制箱中所有的儀表均可以通過RS485通訊線與計算機建立通訊關系，可以更加直觀的看出兩種不同檢測機構精度等各方面的區別,對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
2、軟件介紹:MCGS工控組態軟件能夠對設定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等,上位機監控軟件及OPC服務器軟件通過上位機監控軟件，可實現四通道檢測數據實時曲線的繪制，另通過OPC服務器軟件可直接掛接到MCGS組態軟件OPC服務器上，可直接將本無紙記錄儀通道數據在組態軟件中組態開發。
三、技術性能：
1、輸入電壓：單相三線～220V±10%  50HZ
2、工作環境：-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、整體尺寸：2000×800×1750MM
4、裝置容量：＜3Kva
四、系統組成：
1、被控對象（鋁框架）：
(1)動力系統：1套
(2)有機玻璃水箱：2套
(3)儲水箱：1套
(4)液位檢測三路：擴散硅壓力變送器、電容式壓力變送器和擴散硅差壓變送器
(5)流量檢測三路：電磁流量計、渦輪流量計和孔板流量計
(6)壓力檢測兩路：電容式差壓變送器和管道靜壓變送器
(7)溫度檢測三路：2路PT100熱電阻和Cu50熱電阻
(8)電動調節閥：1套
(9)閥門：若干
2、控制系統
(1)對象控制箱:1套
(2)智能調節儀：2個
(3)流量積算儀：1個
(4)無紙紀錄儀：1個
(5)開關電源：1個
(6)漏電保護器：1個
(7)控制開關：2個
五、基本實訓項目：
1、實訓裝置的結構組成和系統認識
(1)實訓系統認識
(2)實訓裝置硬件組成
(3)實訓系統軟件介紹
(4)離心泵的工作原理及特性認識
(5)離心泵的工作原理和主要部件
(6)離心泵的性能參數和特性曲線
(7)電動調節閥的工作原理及特性認識
(8)電動調節閥工作原理概述
(9)調節閥的流量特性測試
(10)電動調節閥的流量系數
(11)電動調節閥的主要技術指標
2、儀表的認識及使用
(1)智能調節儀的認識和使用
(2)流量積算儀的認識和使用
(3)無紙記錄儀的認識和使用
(4)傳感器工作原理認識及使用
(5)渦輪流量計的工作原理認識和校驗
(6)電磁流量計的工作原理認識和校驗
(7)孔板流量計的工作原理認識和校驗
(8)電容式液位傳感器的工作原理認識和校驗
(9)擴散硅液位傳感器的工作原理認識和校驗
(10)差壓液位傳感器的工作原理認識和校驗
(11)電容式差壓變送器的工作原理認識和使用
(12)擴散硅壓力變送器的工作原理認識和使用
(13)Pt100鉑熱電阻的工作原理認識和使用
(14)Cu50銅熱電阻的工作原理認識和使用
(15)傳感器的零點和遷移
(16)智能調節儀表的認識和操作
(17)流量積算儀的認識和操作
(18)無紙記錄儀的認識和操作
3、自動控制
(1)單回路與串級控制系統概述
(2)水箱液位定值控制
(3)管道壓力定值控制
(4)管道流量定值控制
(5)孔板流量定值控制
(6)管道批量流量控制
(7)加熱水箱溫度定值控制
(8)無紙記錄儀現場實時曲線察看
(9)MCGS工控組態軟件組態和控制
