LGY-DT07型電梯安裝、維修與保養實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

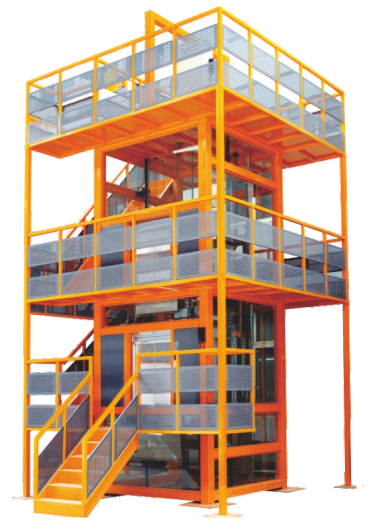

一、設備外觀

二、設備概述

LGY-DT07型電梯安裝、維修與保養實訓考核裝置，是根據真實電梯安裝、維修與保養職業崗位要求，圍繞GB7588-2003《電梯制造與安裝安全規范》（含第1號修改單），TSG_T6001-2007電梯安全管理人員和作業人員考核大綱的相關要求。采用現階段電梯主流零部件和控制方式開發的一種電梯實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構的教學與實訓。

本裝置由鋼結構井道平臺、曳引系統、導向系統、轎廂、門系統、重量平衡系統、電力拖動系統、電氣控制系統、安全保護系統等系統單元組成。獨特的鋼結構井道平臺，不僅方便老師在實訓中對學生進行教學和實訓，也營造了電梯安裝、維修與保養的的真實情景。曳引機、導軌、限速器、安全鉗、緩沖器等部件都采用現階段主流的電梯準標部件，且嚴格執行國家相關技術標準和安全規范。并根據GB7588-2003《電梯制造與安裝安全規范》（含第1號修改單）的內容，增加了轎廂意外移動的檢測保護功能（即UCMP裝置）、轎門的保護功能、對短接門鎖回路行為的監測功能等，曳引機采用變頻調速的永磁同步曳引機驅動。電氣控制系統采用串行通信的VVVF微機電梯控制系統，其具有故障診斷或保護功能，學生可以通過各種故障代碼、輸入輸出信號，進行故障分析，確定故障原因，找出解決方法。學生可以根據TSG/T5002-2017 《電梯維護保養規則》中的要求，進行電梯日常保養實訓。學生也可在本裝置上進行電梯安裝實訓。通過本裝置的實訓使學生能夠真正學習和掌握電梯的安裝與維保技術及技能。

三、技術參數

1.工作電源：三相五線 AC380V /220V ±7.5%  50Hz；

2.工作環境：

1)海拔＜1000 m；

2)溫度-10℃～+40℃；

3)濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；

3.控制方式：VVVF；

4.額定功率：1.6 KW；

5.提升高度：1800 mm；

6.電梯運行速度：0.2 m/s；

7.曳引機額定速度：0.4 m/s；

8.曳引比：2：1；

9.電梯轎廂上行超速保護裝置：曳引機制動器；

10.制動器額定功率：99 W；

11.制動器額定電壓：DC110 V；

12.上行超速監控裝置動作速度范圍：1.15～1.65 m/s；

13.開門凈尺寸：800 mm（寬）×1000 mm（高）；

14.開門型式：中分；

15.門機：永磁同步變頻門機；

16.門機輸入電源：?jiǎn)蜗嗳€ AC220 V  50 Hz；

17.門機電機額定轉速：180 r/min；

18.門機電機額定功率：43 W；

19.限速器額定速度：≤0.63 m/s；

20.安全鉗動作速度：≤0.63 m/s；

21.外形尺寸：5000 mm（長）×3900 mm（寬）×7800 mm（高）；

22.整機重量：≤8噸；

23.安全保護：接地，漏電，過壓，過載，短路。

24.對安裝場地的基本要求：

1)實訓室最小空間空間要求：≥6m（長）×6m（寬）×9m（高）；

2)實訓室入口的開門尺寸要求：2.8m（寬）×2.8m（高）；

3)地基承載力標準值≥80kpa（或荷載≥80KN/m²，大約相當于每平方米可以承擔8噸的重力）。
