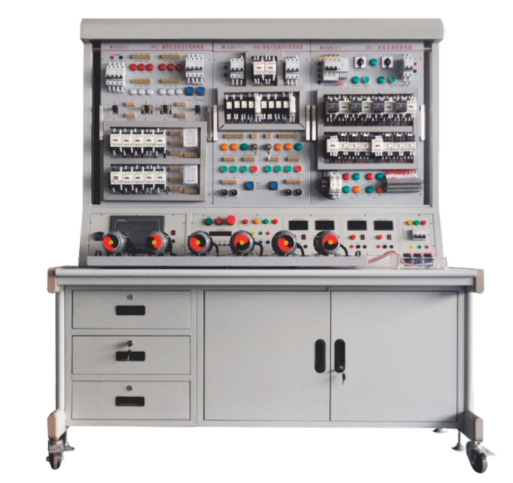

LGY-DK03A型電力機車（HXD2B）電氣控制系統安裝與維修實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGY-DK03A型電力機車（HXD2B）電氣控制系統安裝與維修實訓考核裝置。本裝置主要采用了西門子控制技術，包含了傳統的繼電控制和PLC、人機界面、通訊等多種控制方式，模塊化結構，簡單易學，并帶有模擬了相應的操作機構動作的外置執行機構仿真裝置。裝置的典型電路模塊包括受電弓控制電路模塊、主斷路器控制電路模塊、機車空調控制電路模塊、牽引VVVF控制模塊、緊急制動與停放制動控制電路模塊、機車輔助電路模塊、供電與機械間燈控制電路模塊、輔照燈與標志燈控制電路模塊等八大部分。通過在本裝置中的技能訓練能在深入理解專業知識的同時，培養一線員工專業的實踐技能。并且本裝置還有利對操作順序、調試過程、設備故障分析與排除、安裝工藝等工作特性和接線原理的理解和掌握。
本設備參考了人社部09版維修電工職業鑒定標準、結合職業院校«電工基礎»、«工廠電氣與維修»、«PLC與電氣控制»等教材。該設備適合本科院校、高職院校、中職院校、企業培訓等電氣自動化、軌道交通、機電一體化，維修電工等專業的教學與實訓。
二、實訓項目
本設備可以完成以下典型實訓：
1.電力機車典型電氣控制電路的工作原理與故障分析與排除
實訓一受電弓升降控制電路的工作原理與故障分析與排除
實訓二主斷路器控制電路的工作原理與故障分析與排除
實訓三牽引VVVF控制電路的工作原理與故障分析與排除
實訓四空調控制電路的工作原理與故障分析與排除
實訓五緊急制動與停放制動控制電路的工作原理與故障分析與排除
實訓六機車輔助電路的工作原理與故障分析與排除
實訓七供電與機械間燈控制電路的工作原理與故障分析與排除
實訓八輔照燈與標志燈控制電路的工作原理與故障分析與排除
三、技術指標
外型：整體尺寸 1570mm×750mm×1790mm；
實訓臺架的材料：雙層亞光密紋結構；
1．電源：
1)電源輸入：三相AC 380V ±10% 50HZ 三相五線；
2)電源輸出：交流輸出：固定：AC380V 接插式2組、220V接插式1組、DC110V插座式2組、DC24V插座式2組；直流輸出：固定：110V插座式2組、24V插座式2組；
2．實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能；
3．智能答題系統：由觸摸屏與PLC組成，通過觸摸屏進行設置故障與答題。
4．儀表/表頭：數字式直流電壓表4只實時監控所測電壓變化；
5．保護：短路保護、過載保護、漏電保護，漏電保護動作電流≤30mA。
6. 輸入功率：1.2KW
