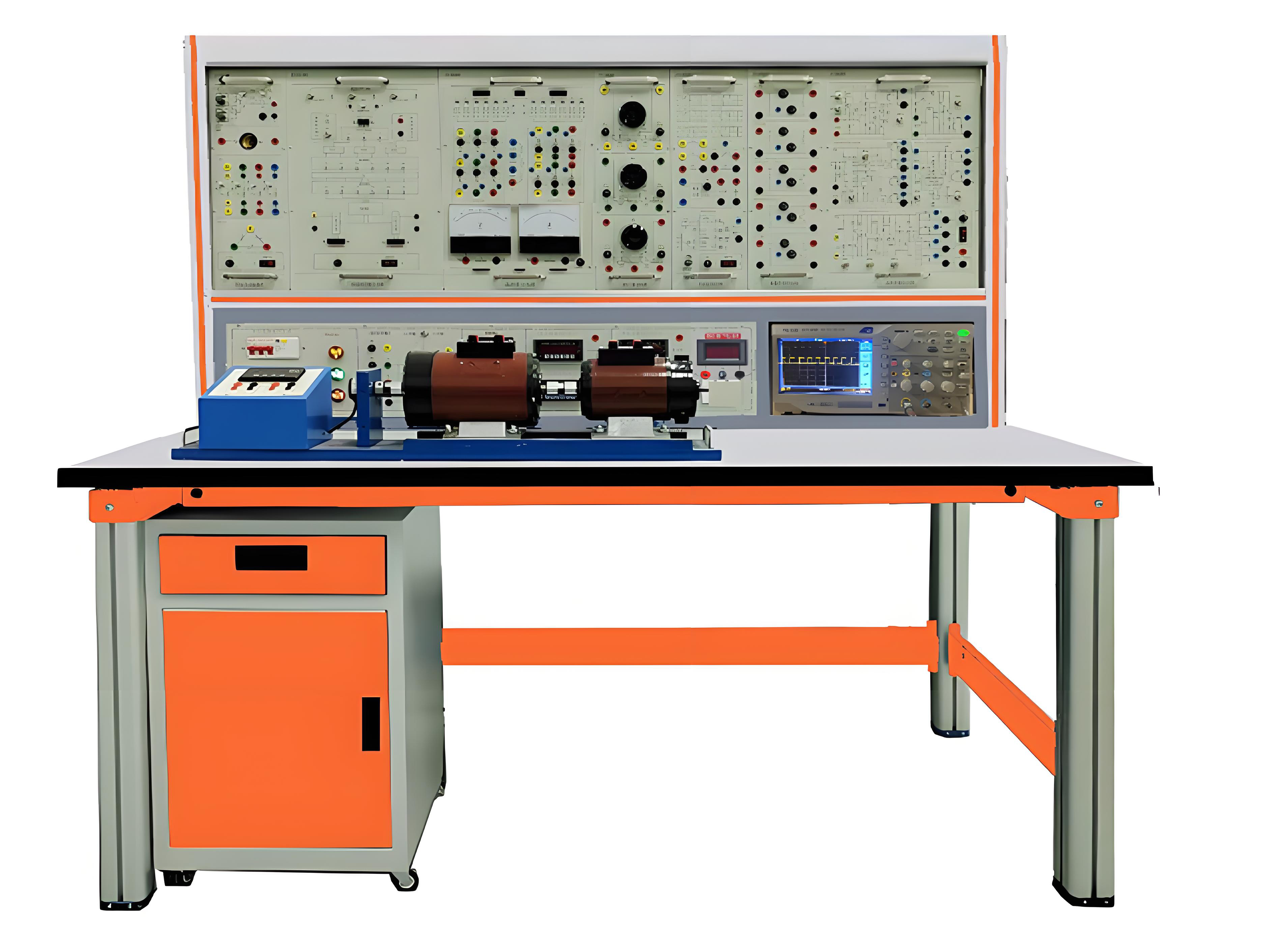

LGDI-18型 電力電子技術與自動控制系統實驗實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
本裝置是根據《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教材中關于電力電子與自動控制部分的技能培訓要求，吸收國內同類產品的優點，充分考慮了實驗室的現狀和發展趨勢精心研制而成。它不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《半導體變流技術》、《直流調速系統》、《電力拖動自動控制系統》等專業課程所要求的主要實驗項目，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。
二、 產品特點
1．體現“工程環境”理念，效仿生產現場實際：系統應從相關工業產品移植而來，可很好實現對學生能力（波形分析和系統調試能力）的培養和技術知識的應用。
2．各個系統的配置合理：各個系統采用的元件、觸發（驅動）電路、主電路、控制方式、控制對象及保護環節等，應能概括當前工業上的技術應用，內容豐富多樣，體現了“典型性、先進性、實用性和可行性”的要求，能引起學生興趣，能使學生獲得很大的收獲。
3．模塊采用PCB烤漆工藝制成，正面為原理圖和測試點，背面焊有對應的元件，增強了學生對實驗內容的感性認識與理性認識。
4．元件與單元電路性能實驗，在小系統環境中進行：這樣有利于學生理解該元件和該單元用于何處、它們的性能對整個系統的影響，有利于學生知識的鞏固和實際應用。
5．配備相應的CAI實驗多媒體光盤軟件，輔以動畫與講解，方便實驗教學。
6．本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全。
三、實驗設備技術指標
|
序號 |
產品名稱 |
|
|
1 |
電力電子技術及自動控制系統實訓平臺 |
|
|
2 |
通用實驗桌 |
|
|
3 |
電源部分變壓器 |
隔離變壓器 |
|
4 |
整流變壓器 |
|
|
5 |
直流可調電源變壓器 |
|
|
6 |
直流穩壓電源變壓器 |
|
|
7 |
交流電源變壓器 |
|
|
8 |
三相同步變壓器 |
|
|
9 |
單相調壓器 |
|
|
10 |
可變電阻器模塊 |
|
|
11 |
直流電壓表與電流表模塊 |
|
|
12 |
交流電壓表與電流表模塊 |
|
|
13 |
他勵直流電動機 |
|
|
14 |
校正直流測功機 |
|
|
15 |
三相鼠籠異步電機 |
|
|
16 |
1024測速光電編碼器 |
|
|
17 |
電機導軌，智能數顯轉速表 |
|
|
18 |
單相半控橋式整流電路及單結晶體管觸發電路 |
|
|
19 |
直流調速系統的主電路、檢測與保護電路 |
|
|
20 |
IGBT直流斬波電路（EXB841） |
|
|
21 |
單相交流調壓電路及集成鋸齒波觸發電路（KC05） |
|
|
22 |
BJT單相并聯逆變電路 |
|
|
23 |
雙極晶體管（BJT）PWM控制直流電動機可逆調速電路 |
|
|
24 |
單相交流(過零觸發)調功電路（KC08） |
|
|
25 |
三相晶閘管全控橋式整流電路 |
|
|
26 |
三相晶閘管KC785集成觸發電路 |
|
|
27 |
電流調節器、速度調節器及過電流保護電路 |
|
|
28 |
三相交流調壓電路（KC785觸發） |
|
|
29 |
SPWM控制單相交直交變頻電路 |
|
|
30 |
PWM開關型穩壓電源（SG3525） |
|
|
31 |
鋸齒波移相觸發電路（分立元件） |
|
|
32 |
三菱變頻器D720（0.4KW） |
|
|
33 |
電工電子電拖及自動控制技能鑒定仿真軟件 （帶加密鎖） |
|
|
34 |
實驗鏈接導線 （安全插座，護套線） |
|
四 可完成的實訓項目
（一） 電力電子元件（參數、性能與波形的測定）
1) 晶閘管
2) 雙向晶閘管
3) 雙極晶體管（BJT）
4) 場效應管（MOSFET）
5) 絕緣柵雙極型晶體管（IGBT）
（二） 觸發（驅動）單元電路的研究
1) 單結晶體管觸發電路（分列元件）
2) 鋸齒波移相觸發電路（分列元件）
3) KC05集成鋸齒波觸發電路
4) KC08過零觸發電路
5) EXB841大規模集成（IGBT）驅動電路
6) 三相KC785脈沖列觸發電路
7) SG3525觸發模塊
8) IR2110專用驅動模塊
（三） 電力電子電路
1) 單相晶閘管半控橋式整流電路（含單相半波）
2) 三相晶閘管全控橋式整流電路（含三相半波、三相半控橋）
3) BJT單相并聯逆變電路
4) 單相雙向晶閘管交流調功電路
5) 直流（IGBT）斬波電路及升、降壓電路
6) 單相（雙向晶閘管）交流調壓電路
7) 三相（反并聯晶閘管）交流調壓電路
8) SPWM控制單相交直交變頻電路
9) PWM控制（MOSFET）開關型穩壓電源電路
10) 雙極晶體管（BJT）PWM控制直流電動機可逆調速電路
（四） 直流電機自動控制系統
1) 電壓負反饋、電流正反饋、直流調速系統（KZD－Ⅱ小容量晶閘管直流調速電路移植
2) 轉速負反饋單閉環直流調速系統
3) 轉速、電流雙閉環不可逆直流調速系統
4) 轉速、電流雙閉環交流調壓調速系統的研究
5） 直流電機機械特性的研究。
（五） 三相異步電機變頻調速系統
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、外部端子點動控制
4、變頻器控制電機正反轉
5、多段速度選擇變頻調速
6、變頻器無級調速
7、基于外部模擬量（電壓/電流）控制方式的變頻調速
8、瞬時停電啟動控制
◆ 相關電力電子及電機實訓裝置
LGDI-18型 電力電子技術與自動控制系統實驗實訓裝置
LG-XPDM01型 小容量晶閘管直流調速系統實訓考核裝置
LG-HPC01型 大功率交流調速系統實訓考核裝置
LG-HPD01型 大功率直流調速系統實訓考核裝置
LG-ADMC01型 工業自動化電氣控制綜合實訓考核裝置
