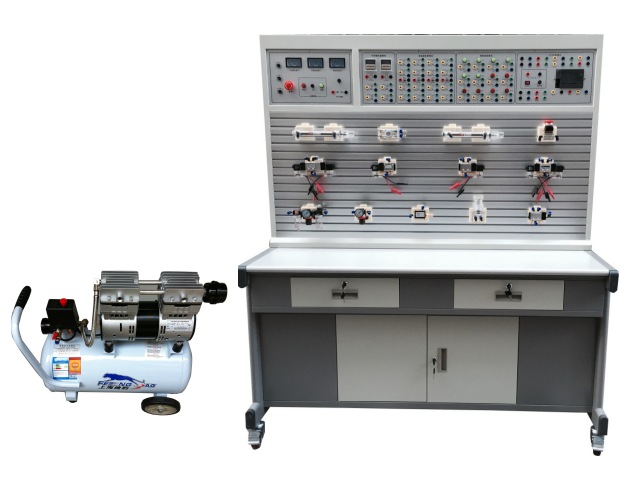

LG-SQD22型 氣動PLC控制實訓裝置(工業元件)

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、主要特點
1、LG-SQD22型 氣動PLC控制實訓裝置(工業元件)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；
   額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的氣動實驗臺?？勺鲗W生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉氣動實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查，設備號查詢。
四、基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單
序號 名    稱 型 號 數量 備注
1 實訓桌 LG-SQD22 1張
2 實訓臺   1臺
3 PLC主機模塊 三菱FX1S-20MR 1塊
4 電源模塊   1塊
5 繼電器控制模塊   1塊
6 PLC控制按鈕模塊   1塊
7 無線智能實驗室管理考核系統   1套
8 靜音無油空氣壓縮機   1臺
9 單作用缸 QGX25ⅹ100 1只
10 雙作用缸 QGX25ⅹ100 2只
11 旋轉氣缸（透明）   1只
12 三聯件 AC2000 1只
13 減壓閥（帶壓力表） AR2000 1只
14 手動換向閥 H210—08 1只
15 單電磁換向閥（二位三通）常開 3V210-8 1只
16 單電磁換向閥（二位三通）常閉 3V210-8 1只
17 單電磁換向閥（二位五通） 4V210-8 2只
18 雙電磁換向閥（二位五通） 4V220-8 1只
19 雙電磁換向閥（三位五通） 4V230-8 1只
20 單氣換向閥（二位五通） 4A210—08 2只
21 雙氣換向閥（二位五通） 4A220—08 2只
22 行程閥（機控） MOV—2 1只
23 行程閥（按鈕） MOV—3A 1只
24 行程閥（按鈕帶鎖） MOV—3 1只
25 或門型梭閥 KV—08 2只
26 快速排氣閥 QE—02 2只
27 單向節流閥 ASC-08 2只
28 單向節流閥（裝在缸體上） JSC601 7只
29 單向閥 1/4 2只
30 順序閥（透明）   1只
31 氣容   1只
32 消聲器 1/8 2只
33 消聲器 1/4 1只
34 三通（T型三通） Ø 6 4只
35 三通（Y型減徑三通） Ø 8—Ø 6 1只
36 四通 Ø 6 4只
37 氣管 PU6ⅹ4 20米
38 行程開關（裝在缸體上）   2只
39 編程電纜（適配器） 三菱 1條
40 工具箱   1個
41 內六角扳手   3把
42 螺絲刀   2把
43 剪刀   1把
44 活動板手   1把
45 尖嘴鉗   1把
46 氣孔塞頭 Ø 6 10只
47 氣動實訓說明書   1冊
48 三菱PLC編程軟件、程序軟件 光盤 1盤
